介紹外墻柔性膩子的種類、特征，研究了幾種添加劑對外墻柔性膩子施工性、粘結(jié)強度、柔韌性的影響，選擇出能夠改善外墻柔性膩子施工性，提高粘結(jié)強度的添加劑，并確定其適宜摻量，結(jié)果顯示，淀粉醚摻量0.1%，膨潤土摻量0.3%，可再分散乳膠粉2%時，外墻柔性膩子的施工性和粘結(jié)強度較好，并且經(jīng)濟效果最佳。
關(guān)鍵詞：外墻柔性膩子；可再分散乳膠粉；淀粉醚；粘結(jié)強度；施工性
隨著人們對建筑涂料施工技術(shù)的重視，膩子作為重要的配套材料也得到相應(yīng)的發(fā)展，國內(nèi)各個生產(chǎn)廠家相繼開發(fā)了不同用途、多種形態(tài)的膩子。涂料市場的大幅發(fā)展，膩子材料，尤其是外墻膩子材料成為了許多干拌砂漿生產(chǎn)廠家的主要產(chǎn)品，這是因為從國內(nèi)建筑涂料的實際應(yīng)用情況來看，經(jīng)常存在起泡、脫皮等弊病，確實嚴重影響了涂料對建筑物的保護和裝飾性能。造成涂料破壞的主要原因有兩個：一個是涂料的質(zhì)量問題，而是基材處理不當(dāng)。實踐表明，70% 以上的涂裝失敗，與基材處理不當(dāng)有關(guān)。建筑涂料用膩子作為一種待涂表面預(yù)處理的原料已經(jīng)得到了廣泛的應(yīng)用，其不僅可以平整、修補建筑物表面，而且質(zhì)量優(yōu)良的膩子還會大大增強涂料對建筑物的保護和裝飾性能，延長涂層的使用壽命，是高性能建筑涂料尤其是外墻涂料不可缺少的配套產(chǎn)品。而決定外墻膩子好壞的第一步就是膩子的施工性，如果膩子施工性不好，其他性能再好，也不會有市場，所以施工性是對外墻膩子的絕對性要求，在施工性滿足的情況下，我們就要結(jié)合性價比，滿足外墻膩子的各種要求，我們最主要的就是看膩子的粘結(jié)性能，柔韌性。因而本文首先選出改善外墻膩子施工性的添加劑，再選出合適的改善外墻柔性膩子粘結(jié)性和柔韌性的添加劑。
根據(jù)原材料和產(chǎn)品的情況，目前外墻柔性膩子的種類分為單組分粉狀、單組分膏狀和由
液料、粉料配合的雙組分膩子三種，其組成和性能特征如下：
(1)單組分粉狀膩子。由可再分散聚合物膠粉、水泥、填料、消泡劑、保水劑、抗裂纖維和其它助劑等組成。具有很好的抗裂性，能夠利用價格便宜的水泥作為無機膠粘材料組分，對基層的粘結(jié)強度高，耐水、耐凍融粘結(jié)強度高，膩子的打磨性好。但由于使用可再分散聚合物膠粉作為膩子膜的柔性抗裂組分，膩子的成本高[2]。
(2)單組分膏狀膩子。由彈性聚合物乳液、填料、消泡劑、增稠劑、pH值調(diào)節(jié)劑、凍融穩(wěn)定劑、分散劑、防霉劑和抗裂纖維等組成。具有很好的抗裂性，使用方便，膩子膜的耐水、耐凍融粘結(jié)強度等不如粉狀膩子，膩子的成本高[2]。
(3)雙組分膩子。由液料組分( 彈性聚合物乳液、消泡劑、防霉劑等) 和粉料組分( 水泥、填料、保水劑、抗裂纖維和其它助劑等) 組成。具有很好的抗裂性，可利用價格便宜的水泥作為無機膠粘材料組分，對基層的粘結(jié)強度高，耐水、耐凍融粘結(jié)強度高，膩子的打磨性好。使用彈性聚合物乳液作為抗裂組分，膩子的成本相對較低，但包裝復(fù)雜[2]。
上述三類外墻柔性膩子各有優(yōu)勢和不足。由于膏狀膩子對分散劑、防霉劑和消泡劑等的性能要求高，提高了膩子的成本，且膏狀膩子不能使用水泥。因而，實際中很少應(yīng)用。粉狀膩子和雙組分膩子都能夠利用水泥，使膩子膜的耐水性和耐堿性等更為可靠，因而這兩種膩子的使用更多。
3.1 原材料
32.5 級白色硅酸鹽水泥，仙鹿牌；
重質(zhì)碳酸鈣，400 目；
石英粉，3 00目；
滑石粉，325 目；
可再分散乳膠粉，瓦克公司，5010N ；
淀粉醚，301 ；
纖維素醚，粘度10萬，山東光大；
膨潤土，河南信陽；
3.2 試驗方法
3.2.1試驗條件
（1 ）溫度應(yīng)為20℃±2 ℃，相對濕度應(yīng)大于50%。
（2 ）養(yǎng)護室的溫度應(yīng)為20℃±1 ℃，相對濕度應(yīng)大于90%；
（3 ）成型時，外墻柔性膩子和拌合水的溫度應(yīng)與實驗室的溫度一致。
（4 ）本試驗中外墻柔性膩子的各項性能檢測方法均參照JG/T157 - 2009《建筑外墻用膩子》的要求執(zhí)行。
3.2.2 試驗設(shè)備
本文使用的設(shè)備主要有行星式砂漿攪拌機，膩子膜柔韌性測定儀，萬能試驗機。
3.2.3 試驗方法
3.2.3.1 外墻柔性膩子施工性檢測方法
將試板水平放置，用鋼制刮板刮涂試樣約1mm厚，檢驗涂裝作業(yè)是否有障礙，放置5h再用同樣方法刮涂第二道試樣，約1mm厚，再次檢驗涂裝作業(yè)是否有障礙。所得涂層平整無針孔、無打卷時，認為“刮涂無障礙”，認為合格。
3.2.3.2 外墻柔性膩子柔韌性檢測方法
（1 ）采用行星式水泥膠砂攪拌機攪拌，預(yù)先用潮濕的布擦拭攪拌鍋和攪拌葉。
（2 ）首先將1000g 外墻柔性膩子粉倒入攪拌鍋中，開機攪拌，在10s 內(nèi)加入計量好的拌合用水，首先低速攪拌約15s 后，開啟快速攪拌按鈕，總攪拌時間為4min；若生產(chǎn)廠家對產(chǎn)品有具體攪拌要求，應(yīng)按其要求進行攪拌。
（3 ）取涂有底漆的平滑馬口鐵板，放在鋼板座上。然后將 0.5mm 厚的金屬模型板套在上面；用四個翼型螺母夾子夾緊。
（4 ）以金屬刮刀將膩子均勻涂刮在有底漆的馬口鐵板上，既得0.5mm 厚的膩子層。在恒溫恒濕的條件下干燥24 小時。并用320 - 500 號水砂紙蘸水按打磨性測定法打磨到厚度為0.4mm ，放置1 小時。
（5 ）將打磨好的膩子試板固定于柔韌性測定儀的一端，用滾筒將它緊貼于儀器之圓柱物的表面上。
（6 ）判定膩子柔韌性結(jié)果。如膩子表面沒有裂紋，即認為合格。
2.2.3.3 粘結(jié)強度測定方法
（1 ）試塊的制備
制備70m m ×70mm ×20mm 的砂漿塊，養(yǎng)護，并仔細選擇，試塊成型面應(yīng)保證平整，無凹坑、孔洞、缺角、缺邊。
（2 ）將金屬型框置于70m m ×70mm ×20mm 的砂漿塊上，將膩子填滿型框，用刮刀平整表面，立即除去型框，即為試件，在標準環(huán)境中養(yǎng)護14d 。
（3 ）在養(yǎng)護期第十天將試件置于水平狀態(tài)，用雙組份環(huán)氧樹脂均勻涂布于試樣表面，并在其上放鋼質(zhì)上夾具，加約1kg 的砝碼，除去周邊溢出的粘結(jié)劑，放置于72h ，除去砝碼，養(yǎng)
護14d 后，在萬能試驗機上，沿試件表面垂直方向以5mm/min 的拉伸速度測定最大抗拉強度，即為粘結(jié)強度。
3.3 外墻柔性膩子的制備
直接將各種原材料進行混合即可。
4.1 淀粉醚對外墻柔性膩子性能的影響
4.1.1 淀粉醚對外墻柔性膩子施工性的影響
淀粉醚的特性在于能改善抗流掛性，提高施工性，用量小，既能達到很好的效果，有很好的潤滑性，能改善材料的操作性能，使操作更滑爽。
但是淀粉醚還具有非常快的增稠能力，所以我們要對淀粉醚的摻量作一個系列的試驗，并結(jié)合淀粉醚的價格，判斷較為適宜的摻量，保證性價比。

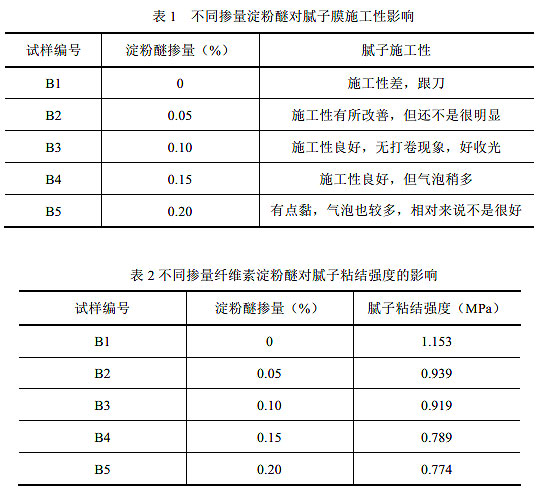

從實驗結(jié)果來看，隨著淀粉醚摻量的增加，膩子的稠度增加，且摻量幅度增大時，稠度也增加，由于淀粉醚是高分子化合物，在加水?dāng)嚢璧倪^程中會引入一些氣泡，因而淀粉醚摻量增加，氣泡也相應(yīng)增多，反而不利于施工。
4.1.2 淀粉醚對外墻柔性膩子粘結(jié)性能的影響
一種化合物的加入，對外墻柔性膩子的性能或多或少均會有所影響，況且淀粉醚還會引入氣泡，增加膩子的孔隙，降低膩子的密實性，肯定會對膩子的強度有不利的影響。
從淀粉醚對膩子粘結(jié)強度影響的結(jié)果來看，確實如理論結(jié)論一下，綜合判斷淀粉醚在外墻膩子中的適宜摻量為0.1%。
4.2 膨潤土對外墻柔性膩子性能的影響
膨潤土是屬于蒙脫石類的硅酸鹽化合物，在砂漿攪拌或刮涂時，硅酸鹽薄片起到潤滑劑的作用，降低了相對黏度，改善砂漿的施工性。因而我們這邊只是爭對性的進行膨潤土對外墻柔
性膩子施工性這一塊進行一個試驗。
膨潤土畢竟是礦物質(zhì)，且各地的膨潤土品質(zhì)不一，就是同產(chǎn)地的也會有差異，因為膨潤土的摻量也不是越大越好，而且膨潤土還具有增稠作用，摻量增加，也會增加膩子的批刮阻力，反而降低了膩子的施工性。根據(jù)試驗結(jié)果來看，膨潤土的適宜摻量為0.3%。
4. 3 可再分散乳膠粉對外墻膩子性能的影響
4.3.1可再分散乳膠粉摻量對膩子膜柔韌性的影響
可再分散乳膠粉是聚合物乳液經(jīng)噴霧干燥或其他手段得到的粉末，它與水按一定比例混合后可再次形成穩(wěn)定、性質(zhì)與原乳液基本相同的聚合物乳液。
當(dāng)將外墻柔性膩子加入水中攪拌時，在親水性的保護膠體以及機械剪切力的作用下，膠粉顆粒分散到水中。由于膠粉本身的特性以及改性的不同，對砂漿的流變性以及施工性產(chǎn)生的影響不同，有的有助流作用，而有的有增加觸變性的作用，我們目前所采用的是有點助流作用，對膩子的施工性也有改善作用，最主要機理還是可再分散乳膠粉使砂漿含氣量提高，對砂漿的施工性起到潤滑作用，以及膠粉尤其是保護膠體分散時對水的親和以及隨后的粘稠
度對施工膩子的內(nèi)聚力提高，從而提高了和易性。

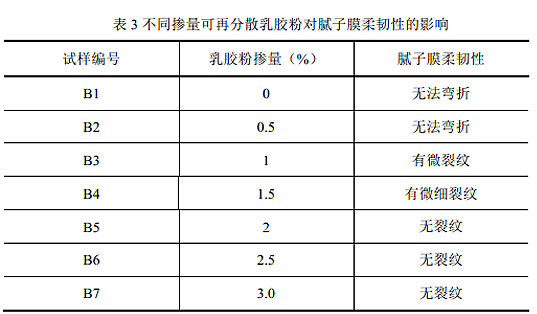

從表3 的結(jié)果可以看出，可再分散乳膠粉的摻量對膩子膜柔韌性影響有個峰值，當(dāng)可再分散乳膠粉摻量較低時，對膩子膜柔韌性的改善沒有明顯的改善作用，隨著可再分散乳膠粉摻量的增加，膩子膜柔韌性增加。
但是可再分散乳膠粉對膩子的成本起決定性的作用，它占著整個成本的較大一部分，因此，在可以保證技術(shù)要求的同時，要盡量降低可再分散乳膠粉的摻量，因此，可再分散乳膠粉最合適摻量為2%。
4.3.2可再分散乳膠粉摻量對外墻柔性膩子粘結(jié)強度的影響

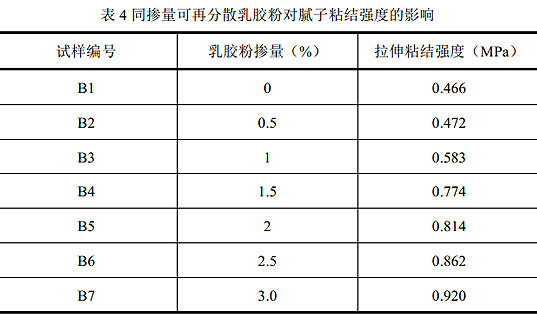

在一定的范圍內(nèi)，可再分散乳膠粉可以提高膩子的粘結(jié)強度，表4 為不同摻量的可再分散乳膠粉對外墻柔性膩子粘結(jié)強度的影響。
從表4 的試驗結(jié)果來看，可再分散乳膠粉的摻加對膩子粘結(jié)強度的影響不是一直不變的，在可再分散乳膠粉摻量較低時，乳膠粉對膩子粘結(jié)強度的提高程度不明顯，只是很低程度的增加，但當(dāng)乳膠粉摻量增加到2.0%時，膩子的粘結(jié)強度增加幅度加大，其后膩子的粘結(jié)強度隨乳膠粉的用量增加而增加，且其增長速度要低于1.0%到2.0%段，但是比摻量低于1.0%時的增長速度要大。且不摻加乳膠粉時，膩子的拉伸粘結(jié)強度還不符合建材標準對膩子拉伸粘結(jié)強度的要求。
在膩子干燥過程中，由于水分的吸收和蒸發(fā)，會在膩子層中留下許多空腔，這些空腔一般認為是膩子層的薄弱部位。當(dāng)體系中有可再分散乳膠粉時，這些粉料可以立即分散，并富集于體系中的富水區(qū)域，當(dāng)這些空腔中水分蒸發(fā)后，再分散液中的聚合物即固化或成膜，對這些部位進行加強，從而增加膩子的粘結(jié)強度。
可再分散乳膠粉摻量較低時，由于再分散液的量太少，不能在較大的范圍內(nèi)成膜，只能以微聚合物粒子的形式間斷地填充于空腔中，起到粘結(jié)和提高致密性的作用，因此對膩子的粘結(jié)強度增加不是很明顯。當(dāng)乳膠粉用量達到一定比例時，再分散液即可以在一定范圍內(nèi)連續(xù)成膜，在膩子層中形成交叉的網(wǎng)絡(luò)結(jié)構(gòu)，并且與水泥等無機水化物網(wǎng)絡(luò)結(jié)構(gòu)相互復(fù)合，從而大大增加了膩子的粘結(jié)強度。

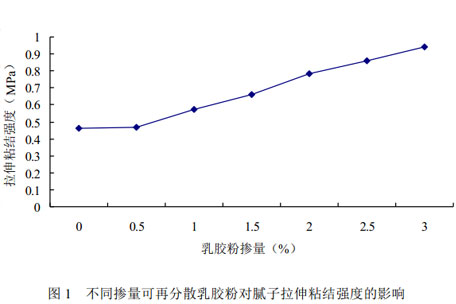

圖1 為不同摻量乳膠粉對膩子拉伸粘結(jié)強度的影響圖。
4.3.3 可再分散乳膠粉對外墻柔性膩子施工性的影響
可再分散乳膠粉對外墻膩子的施工性沒有太明顯的影響。一般情況下，可再分散乳膠粉不會提高膩子的粘度或流動性，因此，對膩子的施工性沒有明顯的影響。
（1 ）淀粉醚對外墻膩子的施工性其很大的作用，相比于其他添加劑而言，淀粉醚的作用是不可忽視的，試驗結(jié)果顯示，淀粉醚在本文中最佳摻量為0.1%。
（2 ）膨潤土對外墻膩子的施工性也具有很大的改善作用，但是卻不是摻量越大越好，通過試驗發(fā)現(xiàn)，膨潤土適宜摻量為0.3%。
（3 ）可再分散乳膠粉對膩子的施工性沒有明顯的影響。
（4 ）可再分散乳膠粉可以提高膩子膜的柔韌性，可再分散乳膠粉摻量越大，膩子膜柔韌性越高，但是可再分散乳膠粉是決定膩子膜成本的決定性因素，在滿足技術(shù)要求的情況下，可
再分散乳膠粉最合適摻量為2%。
（5 ）在一定范圍內(nèi)，可再分散乳膠粉會提高膩子的粘結(jié)強度，其摻量較低時，對粘結(jié)強度的提高不是很明顯，其摻量較高時，對粘結(jié)強度有降低的趨勢，但仍比摻量較低時高。
[1] 秦文強，干粉砂漿與保溫隔熱砂漿配方設(shè)計、生產(chǎn)新工藝新技術(shù)及添加劑選用、配比和常見生產(chǎn)疑難問題解答實用手冊.205 - 207
[2]薛黎明，謝紹東. 柔性外墻膩子的研制[J].新型建筑材料，2007,9 ：67- 69
[3] 張義順，李艷玲，徐軍. 纖維素醚對砂漿性能的影響[J].建筑材料學(xué)報，2008,3(11)：359 - 362
[4] 王新民，李頌．新型建筑干拌砂漿指南[M] - ] 京：中國建筑工業(yè)出版社，2004，78—79．
